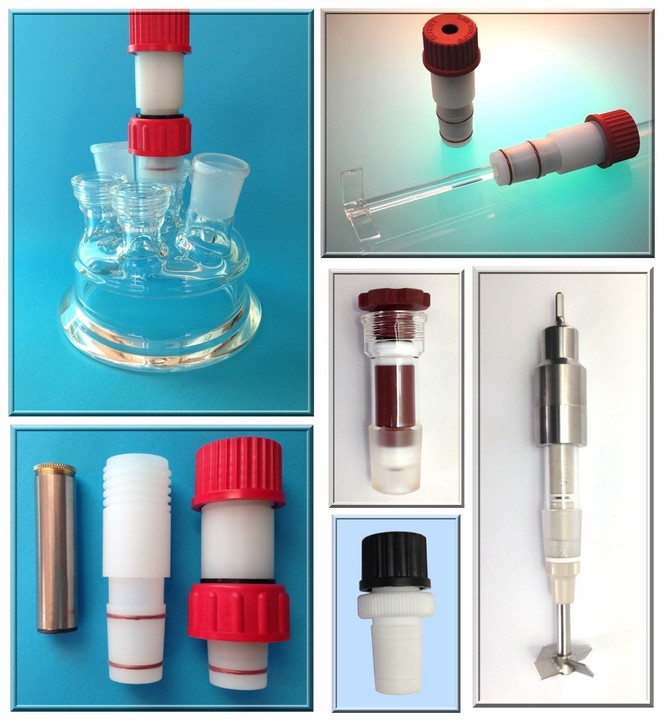

Palier d’agitation en PFA pour réacteur en verre

Le palier d’agitation Verre-Equipements est un produit spécifique développé il y a une quinzaine d’années avec des industriels partenaires dans le secteur de la chimie fine.

Cette tourelle permet une agitation par arbre traversant calibré Ø10 en verre ou Inox  pour des couvercles de réacteurs équipés d’un rodage 29/32 ou d’un  palier SVL. Sa  fiabilité et sa tenue au vide dynamique sont sans contraintes.  Elle vous permettra d’agiter jusqu’à la vitesse d’environ 1000 tr/mn

Corps en PFA :

Le PFA est un type de Fluor polymère dont les propriétés sont similaires au PTFE. Sa température maximale d’utilisation est de 260°.

Le corps de la tourelle en téflon PFA est équipé de joints toriques silicone revêtu FEP.

Cartouche Inox :

La cartouche Inox interne est équipée de roulements étanches en inox ainsi que de guides centreurs en PTFE/Graphite qui en assurent l’étanchéité.

Elle est équipée d’un joint d’étanchéité  qui empêche les vapeurs de remonter dans la tourelle et d’être au contact de l’inox.   Un ressort en Hastelloy compense l’usure de ce dernier en dynamique.

Le joint d’étanchéité a aussi l’avantage, de par sa conception, de ne pas produire de particules.

Les points forts :

    • Appareil entièrement stérilisable à la vapeur à 121°
    • Cartouche Inox
    • Milieu réactionnel en contact uniquement avec le PTFE
    • Excellente étanchéité en dynamique
    • Centrage précis et sans jeu
    • Nettoyage simple et rapide
    • Durée d’utilisation très longue durée
    • Maintenance et révision possible
    • Possibilité d’adaptation Cône 29 ou Palier SVL
    • Réglage de hauteur par coulissage de l’arbre



D’autres modèles de paliers d’agitation sont également disponibles : palier classique, palier d’agitation magnétique, palier céramique…
